智慧岩土|基于BIM数字化的岩土工程正向设计解决方案
时间：2023-05-23
应用
#

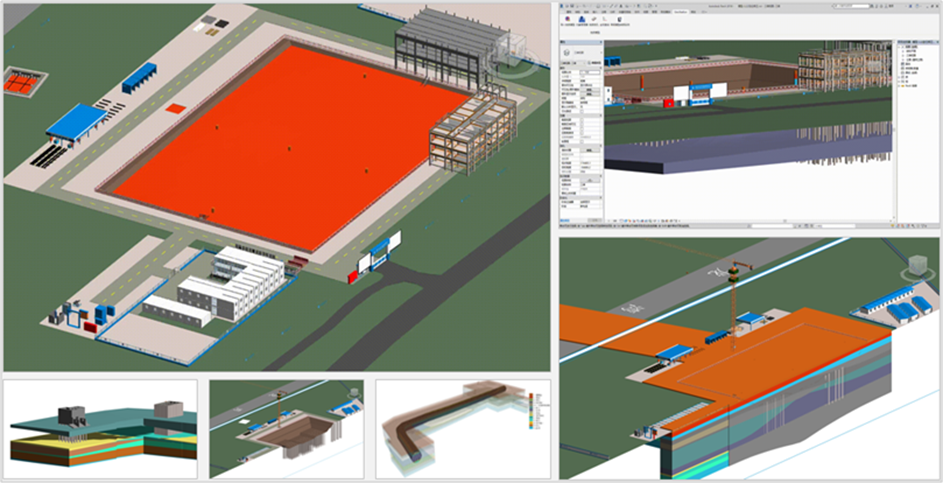

岩土设计领域BIM应用案例
市政类基坑工程信息模型
预应力型钢组合结构
基坑支护设计信息模型
技术
#
岩土工程特色的BIM标准
构件库与三维复杂节点资源库
拥有岩土工程特色的标准化族库及复杂节点构件80余个，，，，，， ，解决了项目岩土工程设计中多种异型支护结构、复杂节点等的快速建模问题，，，，，， ，提升了模型优化调整效率，，，，，， ，实现了建模手段的参数化。 。。。。。

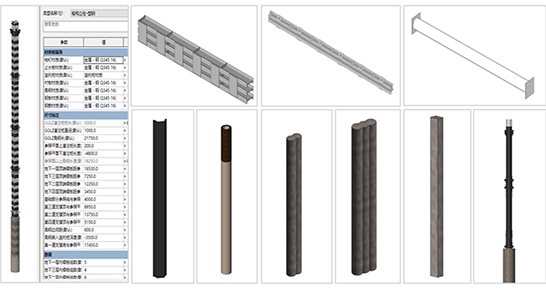

岩土特色的BIM标准构件库
与三维复杂节点资源库
#
岩土工程设计BIM模型
正向搭建
从岩土工程设计方案确定、剖面关系分析到主要构件输入生成、各支护子模型设计等，，，，，， ，直至最终将各支护子模型基于统一标准体系搭接，，，，，， ，实现岩土设计工作的BIM全流程正向设计，，，，，， ，有效的解决模型间信息传递和集成应用的数据标准问题，，，，，， ，实现数据传递和共享的标准化。 。。。。。

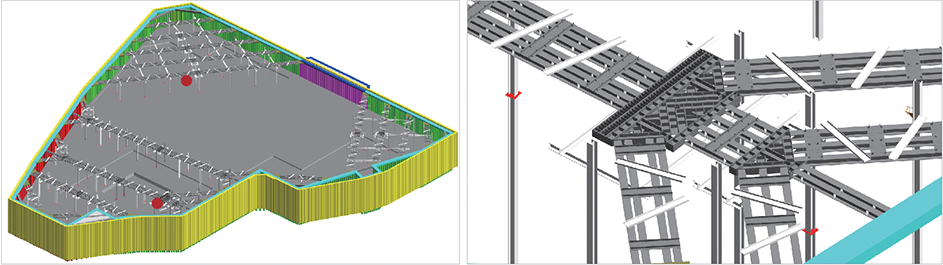

市政类基坑工程信息模型定位系统搭建与剖面分析

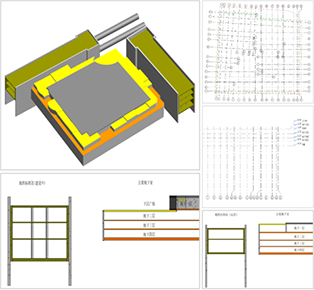

支护模型信息搭建与子模型协同链接
#
岩土工程构件
精细工程算量统计
快速提取各构件的工程量，，，，，， ，包含各类自定义参数40余项，，，，，， ，解决了岩土工程中钢筋工程量、钢结构工程量等难以计算或难以核查的难题，，，，，， ，同时挂接“施工交底记录”或有关构件技术标准等，，，，，， ，在现场形成三维交互式交底记录材料，，，，，， ，达到“精准交底” 效果。 。。。。。

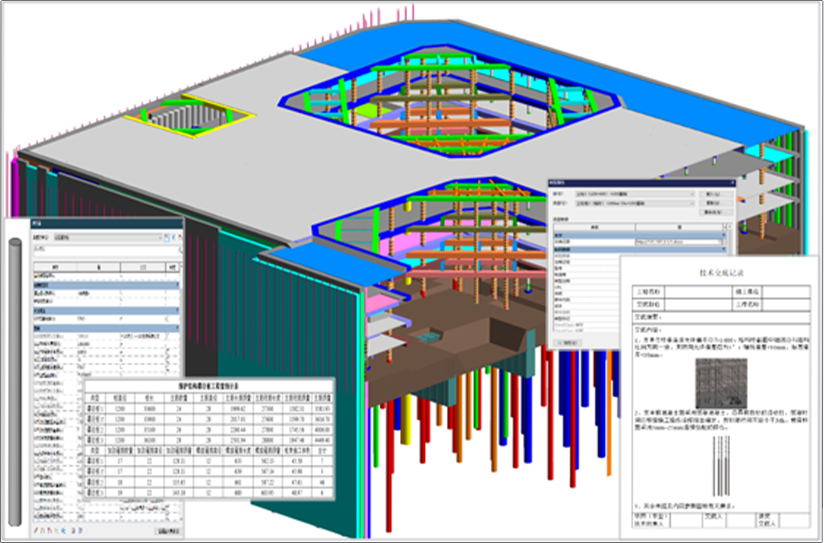

岩土工程构件精细工程算量统计
#
岩土设计BIM综合分析
与BIM4D模拟

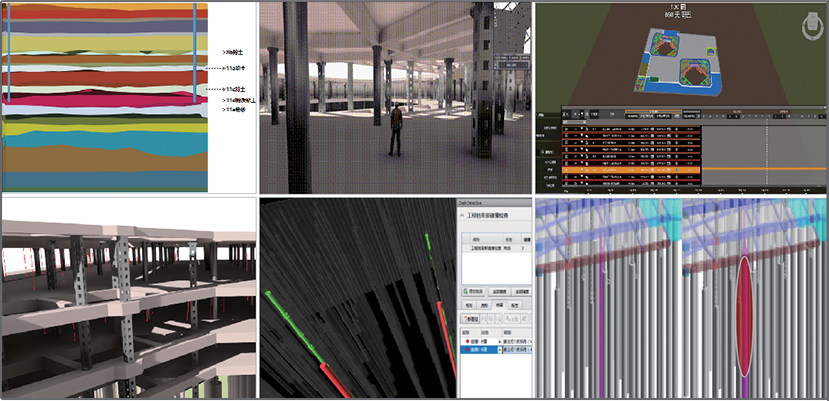

岩土设计模型BIM综合分析
与BIM4D基坑工程施工模拟
#
岩土设计信息模型快速出图
形成九游会J9集团岩土工程设计的特色图框类族构件30个，，，，，， ，结合既有设计人员使用习惯，，，，，， ，实现BIM“快速出图”。 。。。。。

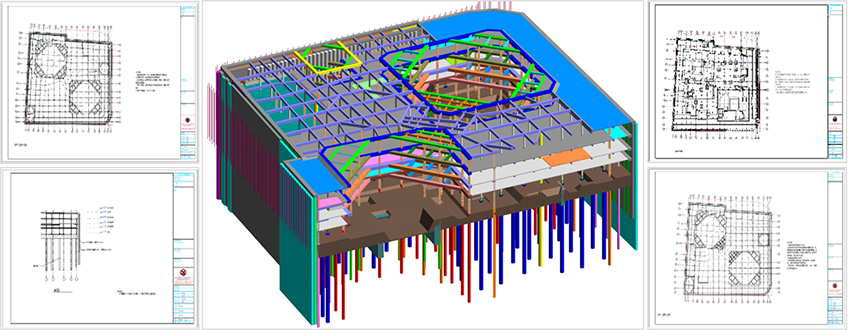

BIM设计出图
